模块电源发热的缘故原由息争决措施

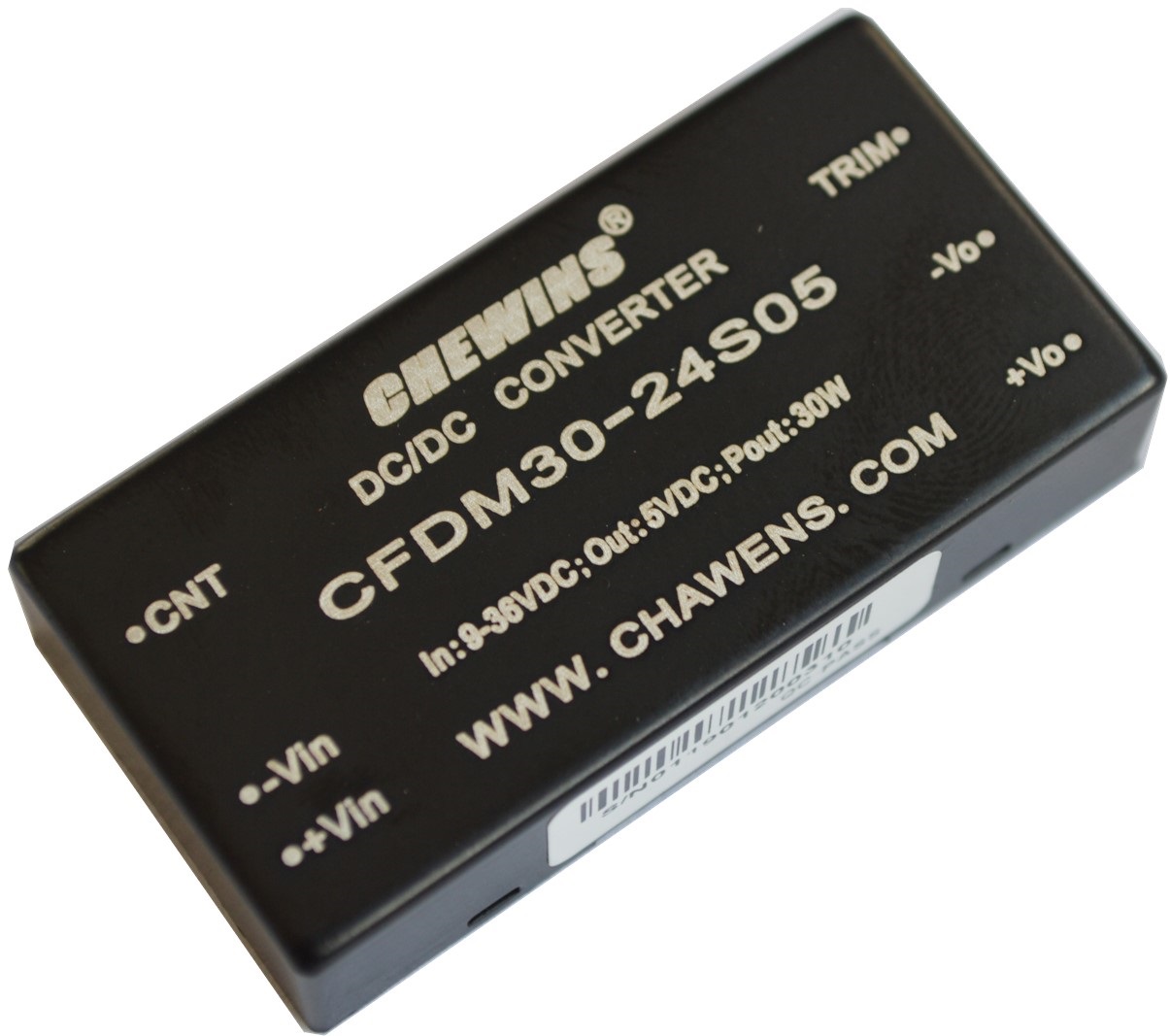

模块电源在电压转换过程中会有能量损耗,这些损耗会以热量的情势体现出来,从而导致模块发热,降低转换服从,影响正常工作。下面来浅谈下模块电源常见的发热缘故原由息争决措施。
你使用的是线性电源?线性电源是通过调节调整管RW改变输出电压的大小,因为调整管相称于一个电阻,电流经过电阻时会发热,导致服从不高。为了防止模块电源发热紧张,解决措施有加大散热片、执行风冷、加导热材料或改用开关电源。
电源负载太小,即电源电路负载阻抗比较大,电源对负载的输出电流比较小。有些电源是不许可轻载的,否则会使电源电路输出的直流工作电压升高许多,造成对电源电路的损坏。模块电源一样平常有最小负载限定,不同厂家会有所差异,不过一样平常为10%左右。假如负载过轻,解决措施可以在输出端并联一个假负载。
电源过载,即电源电路的负载电流存在短路,使电源电路输出很大的电流,超出了电源所承受的范围。对于无过流珍爱的模块电源,输出必要稳压、过压、过流珍爱的解决措施是在输入端外接带过流珍爱的线性稳压器。
环境温度过高或散热不良,一样平常在使用模块电源前必要考虑其温度等级和现实工作温度范围,可根据负载功率和现实环境温度进行降额设计。
如今模块电源慢慢的往高功率密度发展,但是散热的性能差也展现出来。如一个电源采用100W,Vin24VVout5V,采用单管正激电路,使用的是UC3843B芯片控制,没有采用有源嵌位和同步整流,工作频率为300KHZ。这个模块运行后发现并不能长期现实工作在100W,长期工作会使MOSFET或者次级二极管被热击穿,下面来分析看能否改善下这个题目。
第一种方法是增长了MOSFET,使用多MOSFET并联武汉设计,更改驱动。3843B驱动不了多MOSFET,结果不好,增长了成本,并且还没有解决题目。第二种方法是增长了次级二极管,使用多个并联,但是与第一种类似。上面简单使用了俩种方法分析,没有取得好的结果新疆人事考试中心网,超高功率密度的模块散热性能还有待改善。
总得来说,模块电源的发热和散热措施与内部元件、体积、绝缘材料的导热性能、压紧力、壳的导热性能、外部风流等因素有关,一样平常从以上几点入手。
